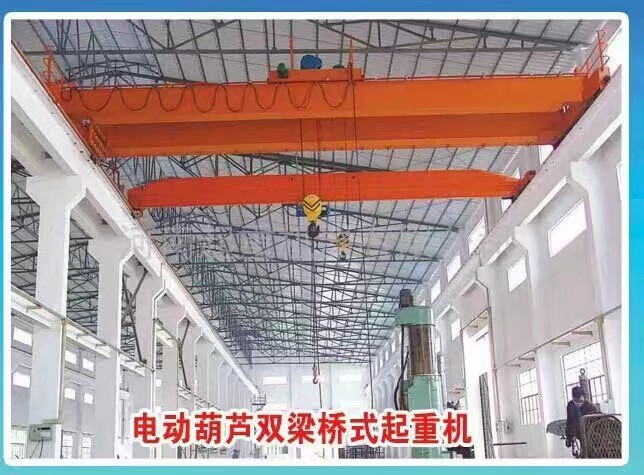

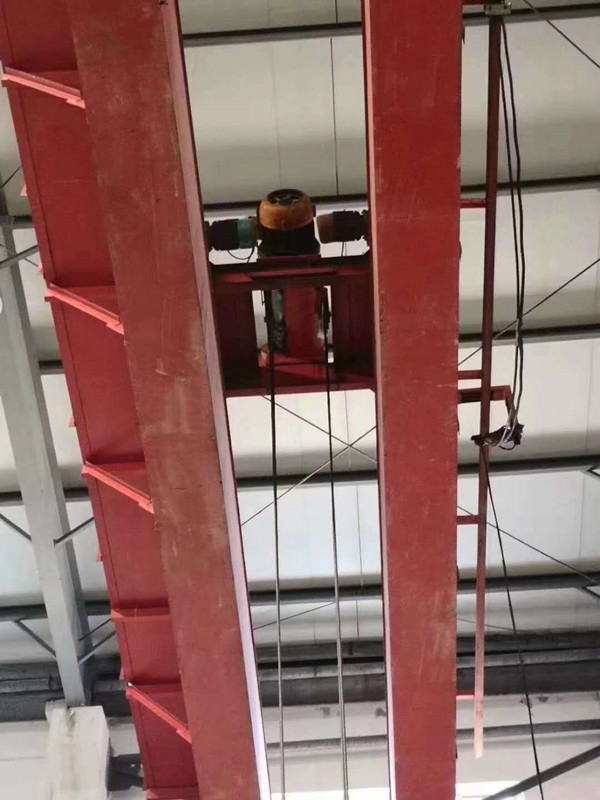

操縱形式operation type

地面操縱From floor,操縱室操縱Clntrol driver room

速度Speed

主鉤起升Primary hook lift

m/min

3.5

副鉤起升Secondary hook litf

8

小車運行handcart travel

20

大車運行cart travel

地面Floor

20;30

操縱室Driver Room

30;45;60

電動機Motor

主鉤起升Primary hook lift

型號Type

ZD151-4/13

副鉤起升Secondary hook lift

ZD141-4/7.5

小車運行handcart travel

ZDY22-4/1.5×2

大車運行cart travel

地面Floor

ZDY131-4/3×2

操縱室Driver Room

ZDR112L2-4/3×2

電動葫蘆Electric Hoist

型號Type

CD1;MD1

起升高度Lifting Height

m

9;12;18/6;9;12;18;24;30

工作制度Working System

A5 JC＝25%

電源Power Supply

3-PhaseA.C 三相交流；50Hz；380V

薦用鋼軌Steel Track

kg/m

43

跨度Span

m

7.5

10.5

13.5

16.5

19.5

22.5

25.5

28.5

31.5

*大輪壓Max.Wheel Pressure

13.1

13.5

14.0

14.6

15.3

16.1

16.9

17.7

18.5

自重weight

地面操縱Floor

t

10.8

11.5

15.5

16.8

17.7

18.7

20.0

24.4

26.9

操縱室開式Driver Room Open Type

11.3

12.0

16.0

17.4

18.2

19.3

20.5

25.0

27.5

操縱室閉式Driver

11.4

12.1

16.1

17.5

18.3

19.4

20.6

25.1

27.6

基
本
尺
寸

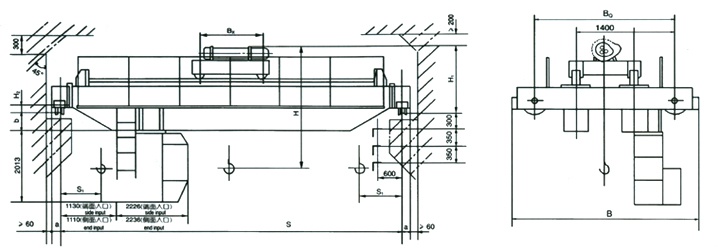

Basic size

B

mm

5840

B_Q

4800

B_X

1500(H＝9,12);2000(H＝18,24)2500(H＝30)

H₁

1895

H₂

170

H₃

82

H₄

525

a

160

b

20

130

96

196

296

396

546

646

746

c

500

d

150

S₁

1600(H＝9,12);1850(H＝18
