門式起重機廠家生產的龍門吊產品簡介：

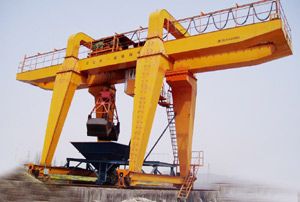

抓斗雙梁門式起重機適用露天倉庫、料場、鐵路貨站、港口碼頭等裝卸搬運。 起重機有橋架、大車運行機構、小車、電器設備等組成。橋架采用箱型雙梁焊接結構，大車運行機構采用分別驅動，全部機構均在操縱室操縱。 起重量 Lifting Weight | t | 10 | |||||||
跨度 Span | S | m | 18 | 22 | 26 | 30 | 35 | ||
重級工作制度 Heavy work system | 起升高度 Lifting Height | 軌上 10M/軌下 10M | |||||||
速度 Speed | 起升/關閉 Life/open and colse | m/min | 40.92/40.92 | ||||||
小車運行 handcart travel | 49.6 | ||||||||
大車運行 cart travel | 46.9 | 39.7 | 30.5 | ||||||
電動機Motor | 起升/關閉 Life/open and colse | 型號/KW Model | YZR280M-10Z/YZR280M-10Z | ||||||
小車運行 handcart travel | YZR160M1-6 | ||||||||
大車運行 cart travel | YZR160L-6 | ||||||||
重量 Weight | 小車 handcart | t | 17.7 | ||||||
起重機重量 Total weight for crane | 96.9 | 112.7 | 116.5 | 131.7 | 137.5 | ||||
起重機*大輪壓 Max wheel pressure for crane | 36.6 | 22.3 | 22.7 | 25.8 | 26.6 | ||||
主要部分尺寸 Main size | 大車輪距 Cart wheel distance | BQ | mm | 9500 | 8000 | ||||
小車輪距 handcart wheel distance | Bx | 3190 | |||||||
寬度 Width | B | 11388 | 12388 | ||||||
起重機*大高度 Crane max.height | H | 18000 | 18040 | 18080 | |||||
左臂伸長 Left arm length | L1 | 7700 | 9850 | 11850 | |||||
右臂出度 | L2 | 9300 | 10450 | 11950 | |||||
導電架*外尺寸 Conductor frame outer size | L3 | 10680 | 11830 | 13180 | |||||
大車軌面至小車軌面的距離 Distance between cart and handcart | H1 | 15000 | |||||||
緩沖器高度 Buffer unit height | H2 | 760 | 880 | ||||||
主梁底面至大車軌面距離 Distamce between main beam and cart | H3 | 13577 | 13277 | 12977 | |||||
抓斗底面至大車軌面*大高度 Max.height between grab and cart track | H4 | 1000 | |||||||
小車軌面至抓斗底面距離 Distance between handcart track and grab | H5 | 13262 | 13062 | 13262 | |||||
煤斗車*大高度 Max.height for coal gogie | h | 5000 | |||||||
煤斗車*大高度 Max.height for coal gogie | h1 | 6470 | |||||||
*限尺寸 Limit size | S1 | 5000 | 7000 | 9000 | |||||
S2 | 2500 | 3500 | 5000 | ||||||
抓斗 Grab | 抓斗至操縱室距離 Distance between grab and operation room | a | 1502 | 1500 | 1252 | 1104 | |||
張開后長度 Length after opening | L | 3200 | 3520 | 3200 | 3700 | ||||
寬度 Width | b | 1460 | 1504 | 1960 | 2256 | ||||
容量 Volume | m3 | 2 | 2 | 3 | 6 | ||||
容重 Density of material | t/m3 | 2-3 | 2.7 | 1-2 | 0.8-0.1 | ||||
薦用大車軌道型號 Cart track type | kg/m | 43 | |||||||
